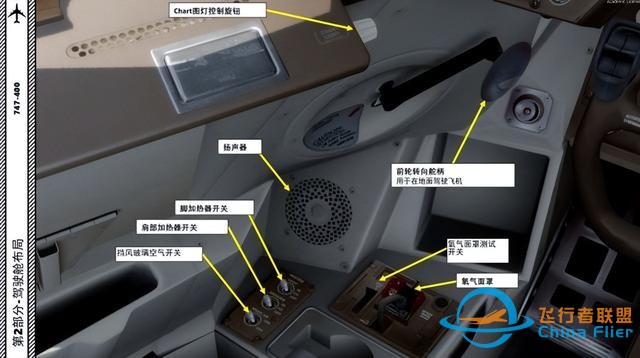

Chart圖燈控制旋鈕

擋風玻璃空氣開關

腳加熱器開關

肩部加熱器開關

揚聲器

前輪轉向舵柄

用于在地面駕駛飛機

氧氣面罩

氧氣面罩測試開關

時鐘計時開關

地圖燈控制旋鈕

面板照明亮度控制

內旋鈕：引航員主面板和中央面板泛光燈

外旋鈕：儀表板指示燈

PVD（準視覺顯示）（顯示：在測試模式下，同時按下PVD照明旋鈕）B

準視覺顯示器（PVD）已經發展成為747的可選設備。安裝在遮光罩上的儀表，在起飛時引導飛行員沿著跑道中心線在能見度低的情況下展開。根據與跑道中心線的偏差，由垂直的白色和黑色條帶提供引導，條帶向左或向右移動。

按鍵通話開關

外側CRT（陰極射線管）顯示照明旋鈕

內置CRT（陰極射線管）顯示照明旋鈕

PVD（準視覺顯示）照明旋鈕

推動測試

飛行指引儀/PVD源選擇器

（左/中/右FMC）

導航源選擇器

（左FMC/右FMC/左CDU/中央CDU）

?FMC：飛行管理計算機

?CDU：控制顯示單元

EIU（EFIS/EICAS接口單元）源選擇器

（左/自動/中/右EIU向主飛行顯示器和導航顯示器提供信息）

?EFIS：電子飛行儀表系統

?EICAS：發動機指示和機組警報系統

IRS（慣性參考系統）源選擇器

（左/中/右IRU（慣性參考裝置）向主飛行顯示器提供姿態和垂直速度信息。

空氣數據源選擇器

（左/中/右空中數據計算機向主飛行顯示器和導航顯示器提供信息）
