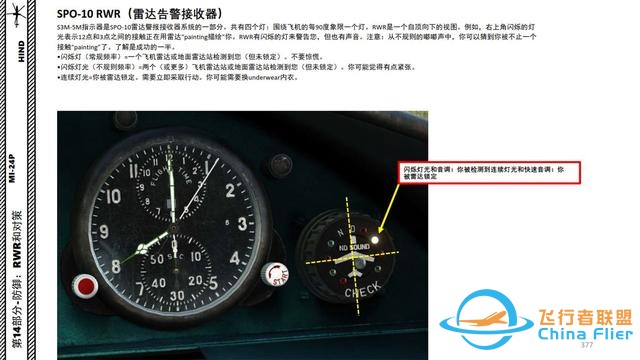

SPO-10 RWR(雷達告警接收器) S3M-5M指示器是SPO-10雷達警報接收器系統的一部分。共有四個燈:圍繞飛機的每90度象限一個燈。RWR是一個自頂向下的視圖。例如,右上角閃爍的燈光表示12點和3點之間的接觸正在用雷達“painting描繪”你。RWR有閃爍的燈來警告您,但也有聲音。注意:從不規則的嘟嘟聲中,你可以猜到你被不止一個接觸“painting”了。了解是成功的一半。 ?閃爍燈(常規頻率)=一個飛機雷達或地面雷達站檢測到您(但未鎖定)。不要驚慌。 ?閃爍燈光(不規則頻率)=兩個(或更多)飛機雷達站或地面雷達站檢測到您(但未鎖定)。你可能覺得有點緊張。 ?連續燈光=你被雷達鎖定。需要立即采取行動。你可能需要換underwear內衣。 閃爍燈光和音調:你被檢測到連續燈光和快速音調:你被雷達鎖定

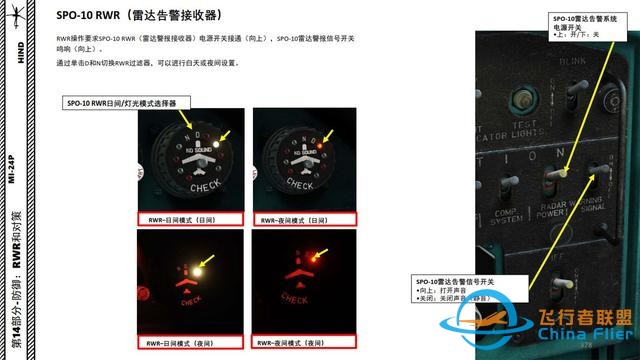

SPO-10 RWR(雷達告警接收器) RWR操作要求SPO-10 RWR(雷達警報接收器)電源開關接通(向上),SPO-10雷達警報信號開關鳴響(向上)。 通過單擊D和N切換RWR過濾器,可以進行白天或夜間設置。 SPO-10 RWR日間/燈光模式選擇器 RWR–日間模式(日間) RWR–日間模式(夜間) RWR–夜間模式(日間) RWR–夜間模式(夜間) SPO-10雷達告警系統電源開關 ?上:開/下:關 SPO-10雷達告警信號開關 ?向上:打開聲音 ?關閉:關閉聲音(靜音)

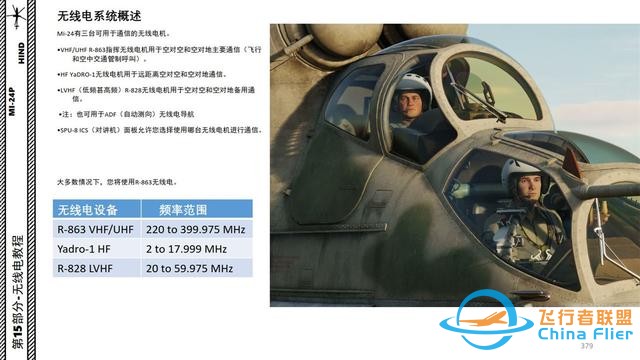

無線電系統概述 Mi-24有三臺可用于通信的無線電機。 ?VHF/UHF R-863指揮無線電機用于空對空和空對地主要通信(飛行和空中交通管制呼叫)。 ?HF YaDRO-1無線電機用于遠距離空對空和空對地通信。 ?LVHF(低頻甚高頻)R-828無線電機用于空對空和空對地備用通信。 ?注:也可用于ADF(自動測向)無線電導航 ?SPU-8 ICS(對講機)面板允許您選擇使用哪臺無線電機進行通信。 大多數情況下,您將使用R-863無線電。 無線電設備 頻率范圍 科技教育 請搜索: DCS 中文指南 |
