DCS UH 1H Huey休伊直升機 中文飛行手冊 6.3交流供電系統

2023-2-28 10:39| 發布者: lzzoob 1151 1

摘要: A.主發電機開關主發電機開關(圖6.5)位于頭頂控制臺直流電源面板上。在接通位置,主發電機向配電系統供電。復位位置彈簧加載到關閉位置。瞬間將開關保持在復位位置將使主發電機復位。關閉位置將發電機與系統隔離。 ...

DCS UH 1H Huey休伊直升機 中文飛行手冊 6.3交流供電系統-8043

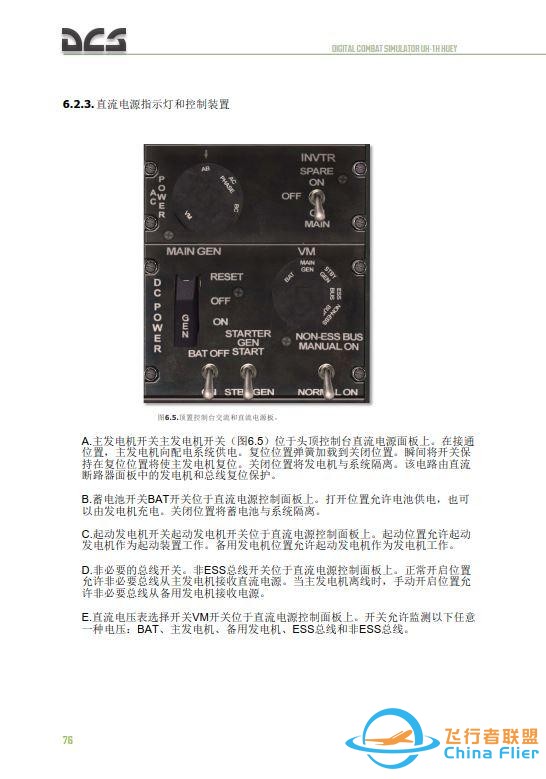

A.主發電機開關主發電機開關(圖6.5)位于頭頂控制臺直流電源面板上。在接通位置,主發電機向配電系統供電。復位位置彈簧加載到關閉位置。瞬間將開關保持在復位位置將使主發電機復位。關閉位置將發電機與系統隔離。該電路由直流斷路器面板中的發電機和總線復位保護。

B.蓄電池開關BAT開關位于直流電源控制面板上。打開位置允許電池供電,也可以由發電機充電。關閉位置將蓄電池與系統隔離。

C.起動發電機開關起動發電機開關位于直流電源控制面板上。起動位置允許起動發電機作為起動裝置工作。備用發電機位置允許起動發電機作為發電機工作。

D.非必要的總線開關。非ESS總線開關位于直流電源控制面板上。正常開啟位置允許非必要總線從主發電機接收直流電源。當主發電機離線時,手動開啟位置允許非必要總線從備用發電機接收電源。

E.直流電壓表選擇開關VM開關位于直流電源控制面板上。開關允許監測以下任意一種電壓:BAT、主發電機、備用發電機、ESS總線和非ESS總線。


DCS UH 1H Huey休伊直升機 中文飛行手冊 6.3交流供電系統-6534

F.直流電壓表。直流電壓表位于儀表板的中心區域,并標有Volt DC(電壓-直流)。通過頭頂控制臺上的VM開關選擇的電壓表上指示直流電壓。

G.直流電度表-主要和備用。兩個直流電度表安裝在儀表板的下中心區域。主發電機負荷表指示使用的主發電機額定容量的百分比。備用發電機負荷表顯示備用發電機額定容量的百分比。當發電機不運行時,負荷表不會顯示百分比。

H.直流斷路器面板。直流斷路器面板位于頂置控制臺中。在“推入”位置,斷路器為直流設備提供電路保護。在“拉出”位置,斷路器使電路斷電。如果過載,保護電路的斷路器將“彈出”。每個斷路器都標有其保護的特定電路。每個適用的斷路器都列在描述其保護設備的段落中。

6.2.4.交流供電系統

交流由兩個逆變器提供(圖6.2)。它們從基本總線接收電源,并由交流電源控制面板控制(圖6.5)。

逆變器。主逆變器或備用逆變器(由飛行員選擇)將向配電系統提供必要的115 VAC。換流器還向28伏交流變壓器提供115伏交流電壓,反過來向必要的設備提供28伏交流電壓。逆變器的電路保護由主invtr pwr和備用invtr pwr斷路器提供。


DCS UH 1H Huey休伊直升機 中文飛行手冊 6.3交流供電系統-7662
