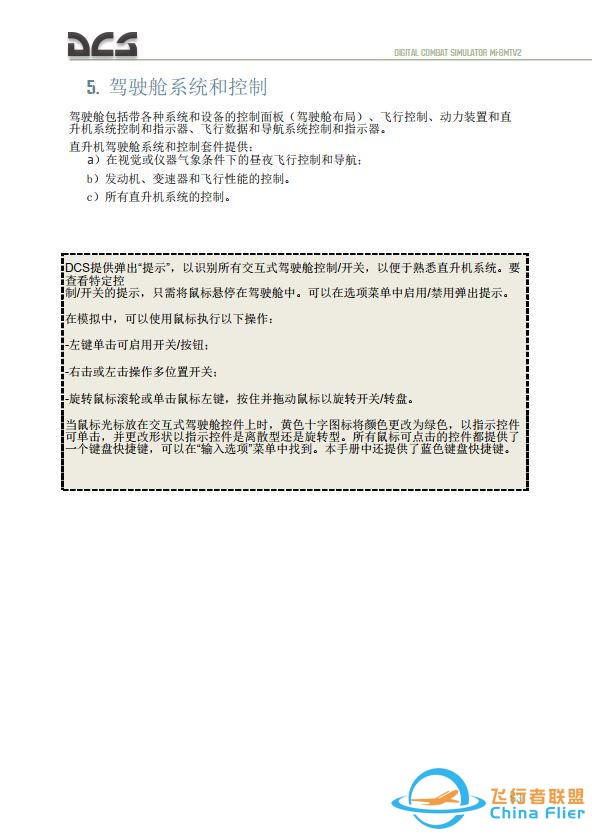

5.駕駛艙系統和控制

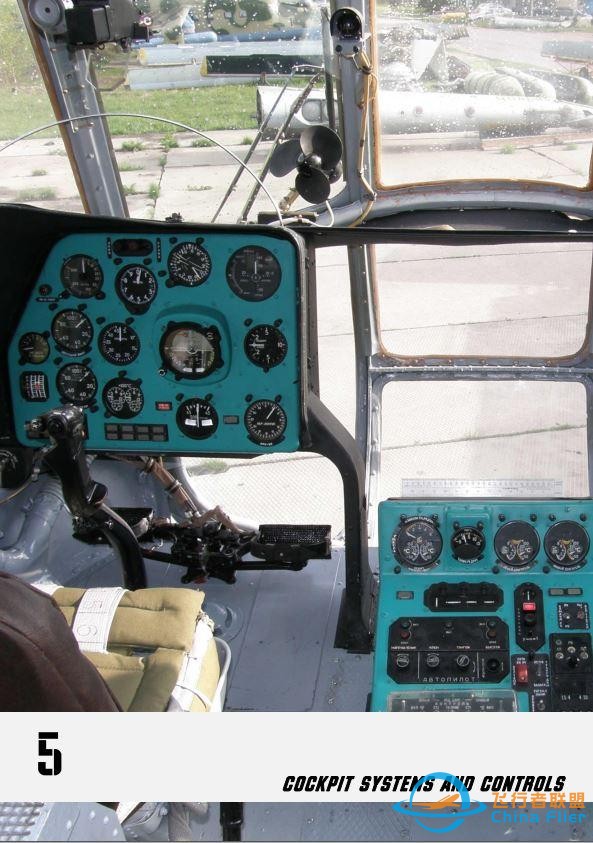

駕駛艙包括帶各種系統和設備的控制面板（駕駛艙布局）、飛行控制、動力裝置和直升機系統控制和指示器、飛行數據和導航系統控制和指示器。

直升機駕駛艙系統和控制套件提供：

a）在視覺或儀器氣象條件下的晝夜飛行控制和導航；

b）發動機、變速器和飛行性能的控制。

c）所有直升機系統的控制。

DCS提供彈出“提示”，以識別所有交互式駕駛艙控制/開關，以便于熟悉直升機系統。要查看特定控制/開關的提示，只需將鼠標懸停在駕駛艙中。可以在選項菜單中啟用/禁用彈出提示。

在模擬中，可以使用鼠標執行以下操作：

-左鍵單擊可啟用開關/按鈕；

-右擊或左擊操作多位置開關；

-旋轉鼠標滾輪或單擊鼠標左鍵，按住并拖動鼠標以旋轉開關/轉盤。

當鼠標光標放在交互式駕駛艙控件上時，黃色十字圖標將顏色更改為綠色，以指示控件可單擊，并更改形狀以指示控件是離散型還是旋轉型。所有鼠標可點擊的控件都提供了一個鍵盤快捷鍵，可以在“輸入選項”菜單中找到。本手冊中還提供了藍色鍵盤快捷鍵。

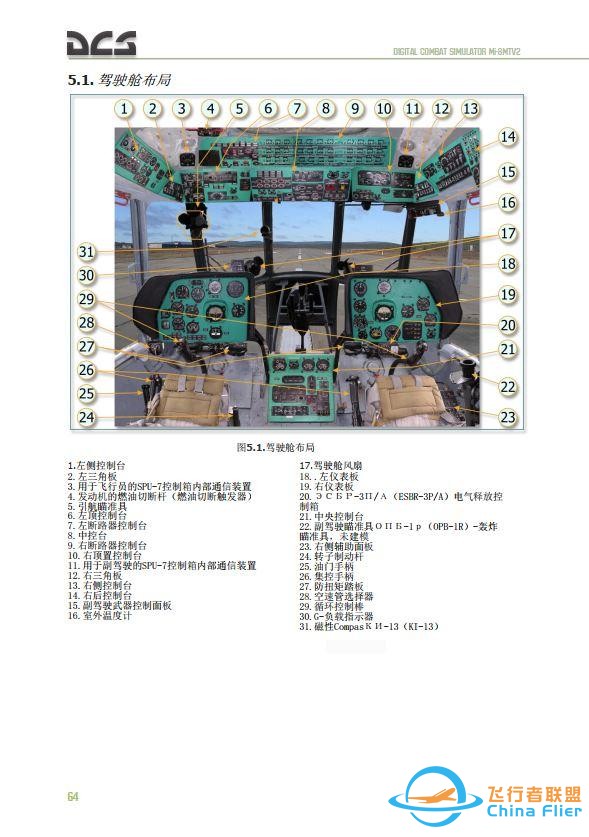

圖5.1.駕駛艙布局

1.左側控制臺

2.左三角板

3.用于飛行員的SPU-7控制箱內部通信裝置

4.發動機的燃油切斷桿（燃油切斷觸發器）

5.引航瞄準具

6.左頂控制臺

7.左斷路器控制臺

8.中控臺

9.右斷路器控制臺

10.右頂置控制臺

11.用于副駕駛的SPU-7控制箱內部通信裝置

12.右三角板

13.右側控制臺

14.右后控制臺

15.副駕駛武器控制面板

16.室外溫度計

17.駕駛艙風扇

18..左儀表板

19.右儀表板

20.ЭСБР-3П/А（ESBR-3P/A）電氣釋放控制箱

21.中央控制臺

22.副駕駛瞄準具ОПБ-1р（OPB-1R）-轟炸瞄準具，未建模

23.右側輔助面板

24.轉子制動桿

25.油門手柄

26.集控手柄

27.防扭矩踏板

28.空速管選擇器

29.循環控制棒

30.G-負載指示器

31.磁性CompasКИ-13（KI-13）
