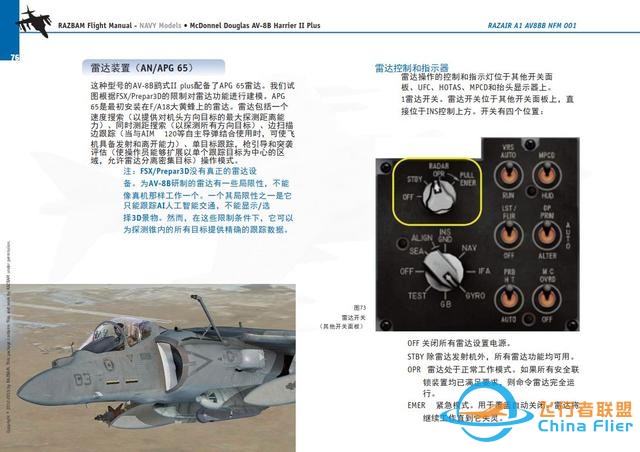

雷達裝置（AN/APG 65） 這種型號的AV-8B鷂式II plus配備了APG 65雷達。我們試圖根據FSX/prepar3d的限制對雷達功能進行建模。APG 65是最初安裝在F/A18大黃蜂上的雷達。雷達包括一個速度搜索（以提供對機頭方向目標的最大探測距離能力）、同時測距搜索（以探測所有方向目標）、邊掃描邊跟蹤（當與AIM 120等自主導彈結合使用時，可使飛機具備發射和離開能力）、單目標跟蹤，槍引導和突襲評估（使操作員能夠擴展以單個跟蹤目標為中心的區域，允許雷達分離密集目標）操作模式。 注：FSX/Prepar3D沒有真正的雷達設備。為AV-8B研制的雷達有一些局限性，不能像真機那樣工作一個。一個其局限性之一是它只能跟蹤AI人工智能交通，不能顯示/選擇3D景物。然而，在這些限制條件下，它可以為探測錐內的所有目標提供精確的跟蹤數據。 雷達控制和指示器 雷達操作的控制和指示燈位于其他開關面板、UFC、HOTAS、MPCD和抬頭顯示器上。 1雷達開關。雷達開關位于其他開關面板上，直接位于INS控制上方。開關有四個位置：
雷達開關 （其他開關面板） OFF 關閉所有雷達設置電源。 STBY 除雷達發射機外，所有雷達功能均可用。 OPR 雷達處于正常工作模式。如果所有安全聯鎖裝置均已滿足要求，則命令雷達完全運行。 EMER 緊急模式。用于覆蓋自動關閉。雷達將繼續工作直到它失靈。
2UFC發射控制開關。當EMCON按鈕激活時，除無線電外，所有機載發射器都被禁用。雷達設置為待機模式。 3雷達HOTAS控制： a、 目標指示器控制（TDC）。TDC是位于飛行控制桿上的帽子式開關。它通過采集光標提供目標選擇。此功能通過鍵盤命令提供。默認鍵為Shift Y（牽引繩釋放）。如果您想更改，請參閱HOTAS配置表。 b、 天線方位控制。天線方位控制命令雷達覆蓋寬度。覆蓋范圍越窄，掃描速度越快。天線方位角值取決于雷達模式。默認鍵是Ctrl W（水舵開關）。如果您想更改，請參閱HOTAS配置表。 c、 范圍控制。雷達覆蓋范圍可在5、10、20、40、80、160海里之間變化。默認值為40海里。
MAP子模式是基本的A/G雷達模式。它利用雷達波束顯示飛機前方的地形。許多MPCD選項對于所有A/G雷達子模式都是相同的。因此，基本MAP地圖模式用于描述雷達選項和參數 1模式選項。在空對地模式下，模式選擇選項允許飛行員選擇地圖。GMT.SEA或TA。連續單擊mode（模式）按鈕將使雷達按順序從MAP（地圖）切換到GMT、SEA（海上）、TA和MAP（地圖）模式。 2AIR空氣選項。選擇AIR選項將主模式更改為AIR to AIR（空對空）模式。雷達將初始化為默認的空對空配置：RWS模式，40 nm范圍和140°方位角掃描。單擊再按一次“AIR”按鈕，雷達將返回空對地模式。雷達將初始化為默認表面配置：40 nm范圍，120°方位掃描。 3距離和方位網格。方位線顯示為0°，±30°。和±60°。將四個范圍弧分開，將選定的范圍比例分成四個相等的段，范圍弧位于四分之一、二分之一、四分之三、和選定范圍刻度的最大范圍。所有距離和方位網格線都顯示在MAP、GMT、SEA和TA模式中。 4重置（RSET）選項。在空對地模式下，點擊RSET按鈕將重新初始化雷達至默認配置：40 nm范圍，120°方位掃描。在TA模式或雷達跟蹤目標時，RSET按鈕不可用。 5天線仰角刻度和符號。天線仰角標度表示天線仰角的±60°，參考當地水平面。在天線仰角±30°的范圍內，刻度以10°增量遞增，整個±60°范圍顯示在顯示器頂部。天線仰角由雷達自動定位，以優化雷達覆蓋范圍。 6視頻增益（GAIN）選項。在空對地模式下，增益選項用于分離雷達回波。不起作用，因為它不能在FSX中建模。 7Maltese馬耳他十字架（鐵十字架）。當雷達不按正常操作發射時，雷達顯示屏左下角會顯示穩定的馬耳他十字。這包括以下情況： a、 飛機在地面上。 b、 空速低于70節。（不在飛行檢查中）。 c、 雷達電源開關處于STBY備用狀態。 d、 選擇EMCON或雷達靜音（SIL）時，OPR中的雷達電源開關。 8空速和高度。提供真實空速、航向和高度（后兩個與HUD上顯示的相同）作為頭部向下的參考。 9拒絕（REJ）選項。在空對地模式下，單擊REJ按鈕將刪除水平線和速度矢量圖標，并框選REJ選項。再次單擊它將取消該選項的框，隱藏的符號將再次出現。REJ適用于所有雷達模式。 10方位掃描選擇選項。在MAP、GMT和SEA模式下，選定的天線方位掃描寬度以數字形式顯示在MPCD按鈕7上方。此選項用于手動選擇所需的雷達方位掃描。在空對地模式下，反復點擊方位角按鈕，在120°、90°、45°、20°和120°之間循環數值。120°方位掃描在GMT模式下不可用。在TA模式下，方位掃描鎖定在20°。 11更新（UPDT）選項。UPDT選項用于用雷達回波更新導航數據。不起作用。 12頻道（CHAN）選項。CHAN選項用于選擇雷達將發射的雷達工作頻率。有26個可用頻率，重復點擊CHAN按鈕將在選項間循環 |
